詳細信息

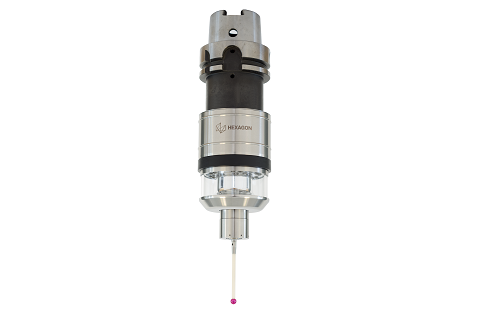

紅外線觸發測頭IRP25.50專門為滿足用戶復雜的測量任務而研制。模塊化的測頭結構，適用于立式加工中心和臥式加工中心。其可使用不損失精度的加長桿、觸發力可調以及方便使用星型測針的結構能夠滿足測量大型工件、深腔、薄壁件以及軟質材料的工件等各種復雜的測量任務，如深腔測量或者高震動環境。獨有的變色龍技術兼容市場上所有的紅外線測頭接收系統。同時IRP25.50具有雙向信號傳輸能力。
技術特點
一、標準化通用結構
標準化的不損失精度的加長桿；配合星型測針的使用，可測量工件內壁；測頭可視需求任意加長，方便進行大型工件和深腔的測量；加長桿直徑25mm，較細的直徑方便深入工件完成復雜測量任務；通用的加長桿長度有30mm、50mm、100mm、200mm四種規格，可任意組合使用，滿足不同需求。
二、觸發力可調
能夠測量薄壁件或者軟性材料；惡劣環境下使用較大觸發力保證測量過程可靠，結果可信。
三、可靠的激活方式
機械方式激活更加可靠；測頭安裝在主軸上時自動激活，換回刀庫時自動關閉；激活方式—AZ：觸發測頭通過拉釘進行自動激活(已獲專利)；激活方式—HSK：通過HSK 刀柄中的特殊機械結構在主軸中進行自動激活；激活方式—WS：通過內部冷卻液或者主軸吹氣裝置進行自動激活(已獲專利)；激活方式—Bidi：通過接收器發出的紅外激活信號激活。
四、適合車間操作
測頭保護等級達到工業界的最高密封等級 IP68；不銹鋼外殼，高強度鋼化玻璃罩；應用易損桿進行保護，防止意外碰撞；巧妙的設計實現無需工具即可快速更換電池；簡便的橫向跳動調整方法。
m&h紅外測頭是接觸式觸發測頭。當接近工件表面時，測針偏斜，緊接著觸發信號傳輸到紅外線接收器中。該接收器將光信號轉換成一個電信號并傳遞到控制器?？刂破鱾蓽y到各軸的當前位置之后就會(huì )生成基于當前校驗數據的測量結果。紅外傳輸式接觸測頭大多應用在銑床、加工中心和車床上。m&h測頭皆采用不銹鋼材質、IP68密封等級等堅固的結構，能夠保證加工環境下的可靠使用。
